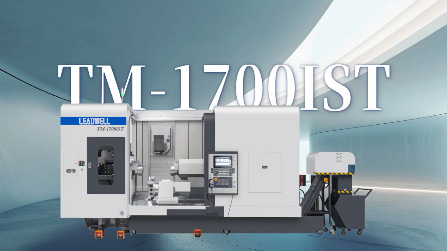

TM-1700IST多功能車銑複合機

產品描述 : 多功能車銑複合機，可做五軸同動加工、鑽、銑、斜孔、曲面、車削以及自我量測補正。B軸內建離合齒，咬合最大扭力為7200Nm，可配合重切削加工。電主軸轉速為12000rpm，最大扭力為102.7Nm，難削材也無所畏懼。下刀塔設計有12工位伺服驅動，支援高精度複雜加工。

最大旋徑: 750 mm
最大加工直徑: 630 mm
最大加工長度: 1640 mm
棒材最大徑: 70 mm
X軸行程: 600+50 mm
Y軸行程: ±130 mm
Z1軸行程: 1640 mm
Z2軸行程: 1560 mm
B軸角度行程: 240°(-30°~+210°) mm
主軸轉速(夾頭): 3500 rpm
主軸鼻端(夾頭): A2-8/10"
主軸轉速(電子): 12000 rpm
X/Z1軸快速位移: 30 m/min
Y軸快速位移: 24 m/min
X2軸快速位移: 15 m/min
Z2/Z3軸快速位移: 20 m/min
刀座數量: 40 T
