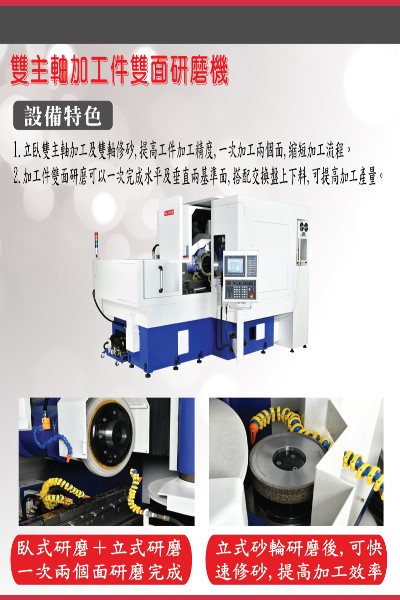

*立臥雙主軸加工及雙軸修砂,提高工件加工精度。一次加工兩個面,能短加工流程。
*加工件雙面研磨可以一次完成水平及垂直兩基準面,搭配交換盤上下料,可提高加工產量。
規格
1.控制器=新代 六軸控制器
2.機台加工範圍
工件底部可研磨面積(左右×前後)=690×140mm(25型滑塊可放12件)
工件側邊可研磨面積(左右×上下)=690×30mm(25型滑塊可放12件)
3.左右雙砂主軸
左側臥式主軸馬達=15KW
右側立式主軸馬達=15KW
左右主軸轉速=1200~2000rpm
4.X軸左右進給
移動行程=1500mm
移動速度(最大)=≦25 M/min
5.Y1 軸(Y2軸)前後進給(雙軸)
移動行程=Y1:480 Y2:210mm
移動速度(最大)=1.5 M/min
6.Z1 軸(Z2 軸)上下進給(雙軸)
移動行程=100mm
移動速度=1.5M/min
